Ruffy_迷你型 & 微型拇指控制搖桿
◄◄◄ 類比 / USB輸出 ►►►
| TS1 Series | TS2 Series | MSA Series |
|
|
|
|
|
具集成式彈性體致動器和螺紋機身安裝的微型拇指控制雙軸霍爾效應操縱桿，中心點自我回歸，安裝面板上方的密封等級 IP67。
輸出信號（6種選項）： 0V-5V / 0.5V to 4.5V / 0.25V to 4.75V 1V to 4V / USB / Cursor Ccontrol |
世界上最小的工業用 2 軸霍爾效應操縱桿（ ½"-20 螺紋機身安裝），安裝面板上方的密封等級 IP67，是空間有限的小型遙控器或大型手柄面板的理想選擇。
輸出信號（4種選項）： 0-5V / 0.5-4.5V / 0.25-4.75V / 1-4V |
專為控制手柄和面板安裝應用而設計的微型單軸霍爾效應拇指控制器，中心點自我回歸，安裝面板上方的密封等級 IP67。此一體式彈性體致動器設計小巧，可將多個裝置並排安裝在手柄操縱桿上。
輸出信號有12種選項，解析可達12 bit。
|
| SAT Series | TS3 Series | |
|
|
（直徑：0.81"） |
|
|
整合式彈性體致動器符合人體工學的操作，中心點復歸，安裝面板上方的密封等級 IP67。
輸出信號（4種選項）： 0-5V / 0.5-4.5V / 0.25-4.75V / 1-4V
|
TSD系列 是一款帶螺紋軸的微型霍爾效應操縱桿，專為無人系統和機器人應用而設計。TSD系列有M3外螺紋、M2或M3內螺紋可供選擇，使用者可輕鬆改裝自己的手柄。TSD系列的操作壽命可達250萬次以上，面板上方的密封等級為IP67。
輸出信號（4種選項）： 0-5V / 0.5-4.5V / 0.25-4.75V / 1-4V
|
TS3 系列 是業界體積最小的低功耗工業用搖桿，具備節能且長壽命的特性，非常適合用於電池供電的應用，包括無人機（UAV）和無人地面車（UGV）的遙控系統。此微型搖桿採用 M8 x 1mm 螺紋本體，可提供 IP67 等級的面板上方密封性能；其優化設計在總體尺寸僅 0.81 英吋 x 0.55 英吋的情況下，仍能實現比例控制。
輸出信號：SPI Mode 3
解析度：8 位元 供電電壓：3.3Vdc ± 0.3Vdc 工作電流：8mA typ. 睡眠模式功耗：閒置 2 秒後，150uA typ |
◄◄◄ 類比 / USB輸出 ►►►
具集成式彈性體致動器和螺紋機身安裝的微型拇指控制雙軸霍爾效應操縱桿，中心點自我回歸，安裝面板上方的密封等級 IP67。
輸出信號（6種選項）：
0V-5V / 0.5V to 4.5V / 0.25V to 4.75V
1V to 4V / USB / *Cursor Ccontrol
* Cursor Control 輸出選項是將類比輸出型的搖桿轉換為USB游標控制裝置，亦即用於控制螢幕上的滑鼠游標。其透過搖桿內部的微處理器，將搖桿的絕對位置轉換為游標速度或滑鼠位置。
世界上最小的工業用 2 軸霍爾效應操縱桿（ ½"-20 螺紋機身安裝），安裝面板上方的密封等級 IP67，是空間有限的小型遙控器或大型手柄面板的理想選擇。
輸出信號（4種選項）：
0-5V / 0.5-4.5V / 0.25-4.75V / 1-4V
10" cable provided
專為控制手柄和面板安裝應用而設計的微型單軸霍爾效應拇指控制器，中心點自我回歸，安裝面板上方的密封等級 IP67。此一體式彈性體致動器設計小巧，可將多個裝置並排安裝在手柄操縱桿上。
輸出信號有12種選項，解析可達12 bit。
10" cable provided
整合式彈性體致動器符合人體工學的操作，中心點復歸，安裝面板上方的密封等級 IP67。
輸出信號（4種選項）：
0-5V / 0.5-4.5V / 0.25-4.75V / 1-4V
TSD Series（直徑：0.81"）
TSD系列 是一款帶螺紋軸的微型霍爾效應操縱桿，專為無人系統和機器人應用而設計，有M3外螺紋、M2或M3內螺紋可供選擇，使用者可輕鬆改裝自己的手柄。其操作壽命可達250萬次以上，面板上方的密封等級為IP67。
輸出信號（4種選項）：
0-5V / 0.5-4.5V / 0.25-4.75V / 1-4V

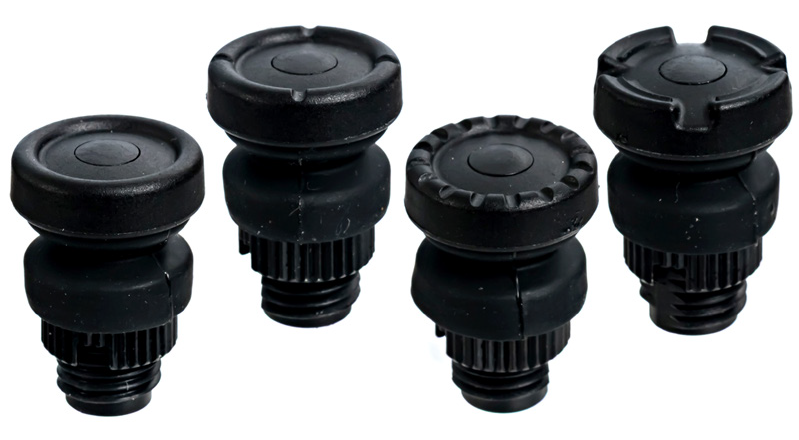

TS3 Series（數位輸出）
TS3 系列 是業界體積最小，採用霍爾效應感測器的低功耗工業用搖桿，具備節能且長壽命的特性，非常適合用於電池供電的應用，包括無人機（UAV）和無人地面車（UGV）的遙控系統。此微型搖桿採用 M8 x 1mm 螺紋本體，可提供 IP67 等級的面板上方密封性能；其優化設計在總體尺寸僅 0.81 英吋 x 0.55 英吋的情況下，仍能實現比例控制。
輸出信號：SPI Mode 3
解析度：8 位元
供電電壓：3.3Vdc ± 0.3Vdc
工作電流：8mA typ.
睡眠模式功耗：閒置 2 秒後，150uA typ
◄◄◄ 開關型輸出 ►►►
 |
10" cable provided |
微型低壓拇指控制的4迴路霍爾效應開關，中心點自我回歸，安裝面板上方的密封等級 IP67。與TS1系列操縱桿有相同的彈性體致動器和螺紋機身安裝，頂部另有操作壽命可達30萬次的機械式按鈕開關（接點容量50mA @12Vdc）選項。
10" cable provided
微型4, 5, 8或9迴路帽型開關，配有一個標準的彈性體致動器，可提高操作的舒適度，安裝面板上方的密封等級 IP67。
最大接點容量：50mA @24Vdc
 |
10" cable provided |
迷你型單軸前、中、後三位置（On-Off-On）拇指控制器，採用非接觸霍爾效應技術和堅固的機械結構，操作壽命可達300萬次以上，安裝面板上方密封等級 IP67。
輸出信號（Pos. 1 / Pos. 2 / Pos. ）：
1. 0.25 / 2.5 / 4.75 Vdc
2. 0.5 / 2.5 / 4.5 Vdc
3. 1.0 / 2.5 / 4.0 Vdc
MHS系列 是迷你型4向或8向瞬動開關操縱桿，具有最佳化的行程角度，另有可在整個搖桿偏轉過程中啟動的中央按鈕可供選用。MHS配備整合式彈性體致動器和螺紋本體，面板上方的密封等級為IP67，非常適合需要緊湊導航控制的遙控和操縱桿應用。
