拉線式位移感測器 / 線性可變差動變壓器 (LVDT)



WayCon 公司位於德國慕尼黑附近的 陶夫基興 (Taufkirchen),自1999年以來,一直致力於位置和距離測量之精密感測器的開發和生產,並為客戶提供最佳的測量技術解決方案。



SX Series 的測量行程從 0-50mm 至 0-42.5m,位置傳感器安裝簡單,可應用於自動收割機,升降臺、工作平臺和裝卸斜台的位置測量,叉車,電梯,水壩閘門開關位置,起重機(支腿及伸縮缸的位置側量),風力渦輪機葉片特性測試,MRI掃描儀,運動器材優化及其他工業設備的位移測量應用。



針對潮濕條件、低溫或例如高鹽度的應用場合,SX Series 拉線式位移感測器提供廣泛的規格修改及功能選用,如低溫環境(至 -40 °C)、使用不銹鋼組件或重要傳感器元件的 HARTCOAT® 塗層。HARTCOAT® 由硬質陽極氧化物組成,可保護拉線式位移感測器免受腐蝕性介質(例如鹽水)的腐蝕,並帶有類似於陶瓷的耐磨層





SX50:  0-50 to 1250mm

SX80 0-100 to 300cm SX120:  0-300 to 500cm



線性度:±0.5% ~ ±0.02%FS

防護等級:IP65 / IP67(選用)

工作溫度:-20°C ~ 85°C

輸出信號 (類比):Potentiometer / 0-5V / 0-10V / 4-20mA

輸出信號 (數位)增量式 ... RS422 (TTL), Push-Pull (HTL).

                             絕對值 ... SSI, Profibus, CANopen, EtherCAT, Profinet.



► SX50_SX80_SX120 ... Installation Guide



 繩索清潔器 RCS






SX135 Series 測量行程 0-10m to 40m 的機種有 Snapping Protection 的選項,可以保護拉繩因為操作不慎(如突然鬆手放開),或安裝有誤而瞬間縮回時,藉由內部的渦流制動器可將拉繩的縮回速度降至2 m/sec.,從而保護拉繩不至於斷掉,並保護傳感器及人員的安全。



SX135 0-6 to 8m

SX135:  0-10 to 42.5m



線性度:±0.1% ~ ±0.02%FS

防護等級:IP65 / IP67(選用)

工作溫度:-20°C ~ 85°C

輸出信號 (類比):Potentiometer / 0-5V / 0-10V / 4-20mA

輸出信號 (數位)增量式 ... RS422 (TTL), Push-Pull (HTL).

                             絕對值 ... SSI, Profibus, CANopen, EtherCAT, Profinet.



► SX135 ... Installation Guide




      MH60:  0-1m to 4m                                  MH120:  0-3m to 10m



線性度:±1% ~ ±0.1%FS

防護等級:IP67 / IP69K(選用)

工作溫度:-20°C ~ 85°C

輸出信號 (類比):Potentiometer / 0-5V / 0-10V / 4-20mA

輸出信號 (數位)CANopen



► MH ... Installation Guide

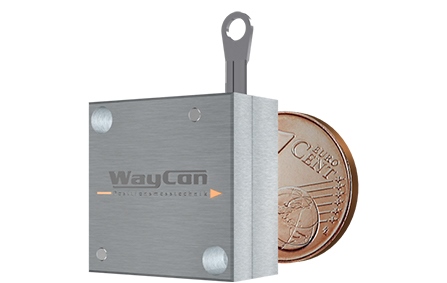

ZX0-38mm

迷你型尺寸 19 x 19 x 10mm)



ZX Series 拉線式感測器採用陽極氧化鋁外殼,體積小、重量輕且易於安裝使用。特別適用在非常緊湊的空間內要能夠達到輕量化或最高性能要求的應用,如原型和汽車工程、醫療工程以及研究和開發、特殊設備。例如,有一種特定應用是測量電機中的節氣門調節。



型號

感應方式

線性度

輸出信號

工作溫度

工作電壓 (Vdc)

重量

防護等級

ZX-PA

電位計

±1% FS

24.8mV/mm/V

-55°C ~ 100°C

30Vdc Max.

12g

IP40

ZX-HM

霍爾元件

±1% FS

89% ± 3%Vdc

-40°C ~ 100°C

5Vdc

15g

IP40



► ZX ... Installation Guide

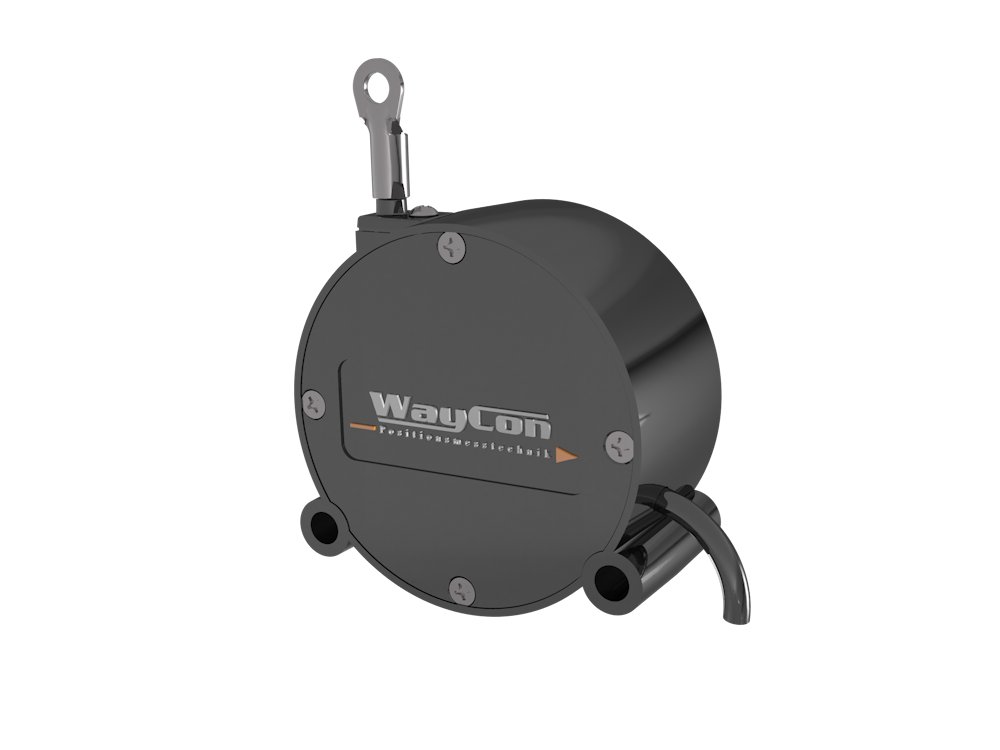

FX-FM: 0-50 to 375mm

本體直徑  Ø38mm

感應方式:霍爾元件

線性度:±1% FS

防護等級:IP52

工作溫度:-25°C ~ 75°C

輸出信號0-10Vdc

解析度:0.02% FS



► FX-HM ... Installation Guide

拉線式位移感測器

線性可變差動變壓器 (LVDT)



WayCon 公司位於德國慕尼黑附近的 陶夫基興 (Taufkirchen),自1999年以來,一直致力於位置和距離測量之精密感測器的開發和生產,並為客戶提供最佳的測量技術解決方案。



SX Series 的測量行程從 0-50mm 至 0-42.5m,位置傳感器安裝簡單,可應用於自動收割機,升降臺、工作平臺和裝卸斜台的位置測量,叉車,電梯,水壩閘門開關位置,起重機(支腿及伸縮缸的位置側量),風力渦輪機葉片特性測試,MRI掃描儀,運動器材優化及其他工業設備的位移測量應用。



針對潮濕條件、低溫或例如高鹽度的應用場合,SX Series 拉線式位移感測器提供廣泛的規格修改及功能選用,如低溫環境(至 -40 °C)、使用不銹鋼組件或重要傳感器元件的 HARTCOAT® 塗層。HARTCOAT® 由硬質陽極氧化物組成,可保護拉線式位移感測器免受腐蝕性介質(例如鹽水)的腐蝕,並帶有類似於陶瓷的耐磨層。





SX50:  0-50 to 1250mm

SX80 0-100 to 300cm

SX120:  0-300 to 500cm


線性度:±0.5% ~ ±0.02%FS
防護等級:IP65 / IP67(選用)
工作溫度:-20°C ~ 85°C
輸出信號 (類比):
Potentiometer / 0-5V / 0-10V / 4-20mA
輸出信號 (數位)
增量式 ... RS422 (TTL), Push-Pull (HTL).
絕對值 ... SSI, Profibus, CANopen, EtherCAT, Profinet.


► SX50_SX80_SX120 ... Installation Guide



 繩索清潔器 RCS




SX135 Series 測量行程 0-10m to 40m 的機種有 Snapping Protection 的選項,可以保護拉繩因為操作不慎(如突然鬆手放開),或安裝有誤而瞬間縮回時,藉由內部的渦流制動器可將拉繩的縮回速度降至2 m/sec.,從而保護拉繩不至於斷掉,並保護傳感器及人員的安全。



SX135:  0-6 to 8m

SX135: 0-10 to 42.5m


線性度:±0.1% ~ ±0.02%FS
防護等級:IP65 / IP67(選用)
工作溫度:-20°C ~ 85°C
輸出信號 (類比):
Potentiometer / 0-5V / 0-10V / 4-20mA
輸出信號 (數位)
增量式 ... RS422 (TTL), Push-Pull (HTL).
絕對值 ... SSI, Profibus, CANopen, EtherCAT, Profinet.




速度感測器

VX Series 是基於久經考驗的SX系列拉線式感測器,其專為速度測量而開發,以便確保應用於工業廠房相關設備的安全運行。

如果要安全地提升、運輸和儲存貨物,必須精確控制起重車輛。使用最先進的感測器技術不僅可以防止損壞,還可以節省時間。特別是在自動倉庫系統中,不僅要檢查位置,還要檢查貨物運輸過程中的速度。例如,速度感測器用於測量起重機的行程並提供對現代倉庫管理至關重要的重要信息。但在非全自動系統中,速度感測器也可以為叉車或起重機駕駛員提供額外的信息,從而提高安全性。






MH60:  0-1m to 4m

MH120:  0-3m to 10m



線性度:±1% ~ ±0.1%FS
防護等級:IP67 / IP69K(選用)
工作溫度:-20°C ~ 85°C
輸出信號 (類比):Potentiometer / 0-5V / 0-10V / 4-20mA
輸出信號 (數位)CANopen




ZX:  0-38mm  迷你型 (尺寸 19 x 19 x 10mm)

ZX Series 拉線式感測器採用陽極氧化鋁外殼,體積小、重量輕且易於安裝使用。特別適用在非常緊湊的空間內要能夠達到輕量化或最高性能要求的應用,如原型和汽車工程、醫療工程以及研究和開發、特殊設備。例如,有一種特定應用是測量電機中的節氣門調節。



Model

ZX-PA

ZX-HM

 感應方式
Potentiometer
霍爾元件
 線性度
±1% FS
 防護等級
IP40
 工作電壓
30Vdc Max.
5Vdc
 輸出信號
24.8mV/mm/V
89% ± 3%Vdc
 工作溫度
-55°C ~ 100°
-40°C ~ 100°
 重量
12g
15g
 使用壽命
約 1,000萬 cycles 約 3,000萬 cycles






FX-FM:  0-50 to 375mm(本體直徑  Ø38mm)

感應方式:霍爾元件
線性度:±1% FS
防護等級:IP52
工作溫度:-25°C ~ 75°C
輸出信號0-10Vdc
解析度:0.02% FS


► FX-HM ... Installation Guide
