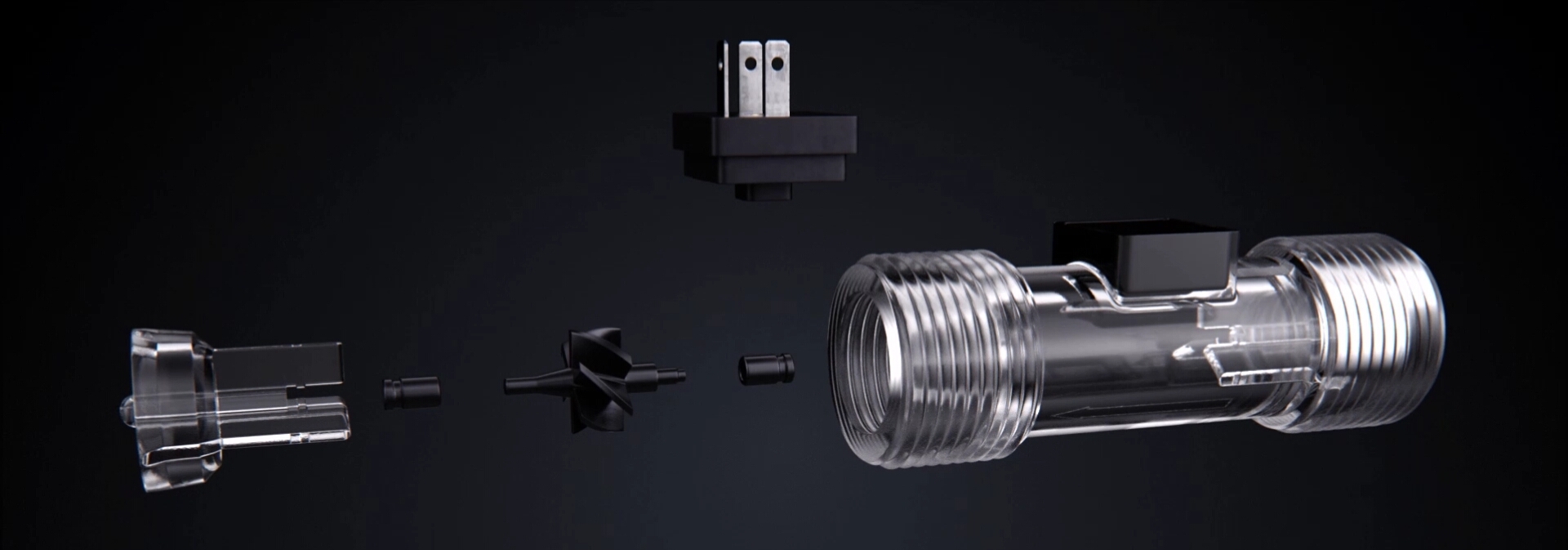

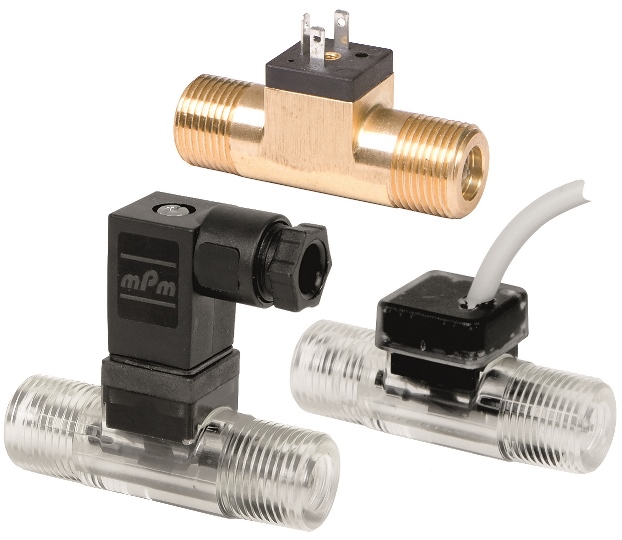

VISION 1000 / 2000 / 3000 系列小型渦輪流量計是霍爾感應容積式流量計，其內部轉子藉由通過之流體力旋轉，該流體力與流量成正比。霍爾感測器檢測旋轉之轉子葉片並輸出脈衝信號（K-factor），此脈衝信號可用數位或類比信號處理器來處理。由於渦輪式轉子的質量非常小，因而響應時間非常短。
VISION小型渦輪流量計適用於低粘度、非腐蝕性液體，是精確測量小流量的理想選擇，例如水，去離子水，半導體工業中的冷卻水，咖啡機中的沖泡水或熱水的流量，以及雷射測量系統中的冷卻水流量。除了有針對性地計量流量外，VISION渦輪流量計還有助於確保改善大型廚房中蒸汽爐等設備的內部組件保護，從而有助於延長機器的使用壽命。 |
|
Model
|
|||||||
流量範圍 L/min |
2-35 |
1-25 |
1-15 |
0.5-7.5 |
1-10 |
0.5-5 |
0.1-2.5 |
解析度（ca.）P/L |
700 |
1,000 |
2,200 |
4,700 |
3,300 |
6,900 |
22,000 |
頻率（Hz） |
23.3 - 408.3 |
16.7 - 416.7 |
36.7 - 550 |
39.2 - 587.5 |
55 - 550 |
57.5 - 575 |
36.7 - 916.7 |
DN (mm) |
8 |
8 |
8 |
8 |
6 |
6 |
5 |
材質 |
Trogamid CX7323（外殼） / PA12 Ferrite（轉子） / PTFE（軸承） |
||||||
適用流體 |
<16 cSt （cSt = cP / 流體密度） |
||||||
精確度 |
±3% of Reading, 重複性：<0.5%。 |
||||||
操作溫度 |
-20°C ~ +100°C |
||||||
操作壓力 |
25 bar (Max.) |
||||||
破壞壓力 |
200 bar |
||||||
電氣接頭 |
Mini DIN EN 60529 Connector |
||||||
操作電源 |
5 - 24Vdc |
||||||
串聯電阻 |
1 - 2.2kΩ |
||||||
消耗電流 |
約 8 mA |
||||||
輸出信號 |
Frequency open collector (NPN sinking) |
||||||
輸出電流 |
20 mA (Pull-up resistor required) |
||||||
操作原理 |
霍爾感應器 |
||||||
接續端 |
3/8" NPT |
1/4" NPT |
|||||
認證 |
NSF / ANSI 61 |
||||||
適用流體：
水、海水、純水、汽油、輕油、燈油、溶劑等等，以及其他非腐蝕性的流體。
流量感測器應用例
VISION 1000 / 2000 / 3000 系列小型渦輪流量計是霍爾感應容積式流量計，其內部轉子藉由通過之流體力旋轉，該流體力與流量成正比。霍爾感測器檢測旋轉之轉子葉片並輸出脈衝信號（K-factor），此脈衝信號可用數位或類比信號處理器來處理。由於渦輪式轉子的質量非常小，因而響應時間非常短。
VISION小型渦輪流量計適用於低粘度、非腐蝕性液體，是精確測量小流量的理想選擇，例如水，去離子水，半導體工業中的冷卻水，咖啡機中的沖泡水或熱水的流量，以及雷射測量系統中的冷卻水流量。除了有針對性地計量流量外，VISION渦輪流量計還有助於確保改善大型廚房中蒸汽爐等設備的內部組件保護，從而有助於延長機器的使用壽命。
規格：
| 本體材質： | Trogamid CX7323 |
| 適用流體黏度： | <16 cSt （cSt = cP / 流體密度） |
| 精確度： | ±3%（讀值），重複性 ... <0.5%。 |
| 工作溫度： | -20°C ~ +100°C |
| 工作壓力： | 25 bar (Max.) |
| 工作電壓： | 5 - 24Vdc |
| 消耗電流： | 約 8 mA |
| 輸出信號： | 脈衝 (NPN sinking) |
適用流體：
水、海水、純水、汽油、輕油、燈油、溶劑等等，以及其他非腐蝕性的流體。
1005-2F66 (56548-163-2F66)
流量：0.1 - 2.5 lpm
K值：22000 ppl
口徑：NPT 1/4"
2006-2F66 (56512-163-2F66)
流量：0.5 - 5 lpm
K值：6900 ppl
口徑：NPT 3/8"
2006-4F44 (56512-163-4F44)
流量：1 - 10 lpm
K值：3300 ppl
口徑：NPT 3/8"
2008-2F66 (56502-163-2F66)
流量：0.5 - 7.5 lpm
K值：4700 ppl
口徑：NPT 3/8"
2008-4F44 (56502-163-4F44)
流量：1 - 15 lpm
K值：2200 ppl
口徑：NPT 3/8"
2008-4F22 (56502-163-4F22)
流量：1 - 25 lpm
K值：1000 ppl
口徑：NPT 3/8"
2008-4F16.5 (56502-163-4F16.5)
流量：2 - 35 lpm
K值：700 ppl
口徑：NPT 3/8"

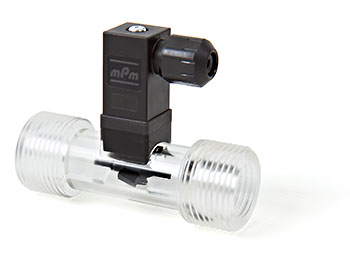

3012-4F16 (56423-163-4F16)
流量：5 - 65 lpm
K值：210 ppl
口徑：NPT 3/4"
Applications:
|
●咖啡機 ●批量系統 ●瓶裝廠
|
|
●洗衣機 ●洗碗機
|
|
●瓶裝廠 ●批量系統 ●製程工業
|
|
●太陽能工廠●滲透淨化設備 ●過濾 / 水處理 / 洩漏監測系統 ●冷卻 / 加熱系統 ●雷射冷卻系統
|
