WayCon_Magnetic Scales（磁性尺）
Magnetic Scale（磁性尺）是一種利用磁性原理進行位置或距離測量的非接觸式感測系統，常用於工業自動化、CNC機床位置回饋、線性滑軌位置控制、自動化輸送帶定位、電梯、門軌位置偵測、醫療儀器、包裝機械、大型移動裝置（如天車、搬運機）的位置量測等。Magnetic Scale（磁性尺）由兩個主要部分構成：
1. 磁帶（Magnetic Tape）
內含交錯排列的磁極（如 N-S-N-S...），以固定的間距（pitch）記錄位置資訊。磁帶通常由柔性材料製成，可安裝在直線或曲面上。
2. 讀頭（Reading Head / Sensor Head）
含有霍爾感測器（Hall sensor）或磁阻感測器（Magneto-resistive sensor），用來感應磁帶上的磁場變化。
Magnetic Scale 的動作步驟：感測頭非接觸式滑過磁帶 → 感測磁極變化 → 訊號轉換為數位或類比位置資料
|
✅ 優 點 |
❌ 缺 點 |
||
非接觸式、無磨損 ... 無機械接觸，壽命長，維護需求低。 耐髒污與油污 ... 磁性感測不易受到灰塵、油、水氣影響。 安裝彈性高 ... 磁帶可彎曲、可安裝於曲面、狹小空間。 可用於惡劣環境 ... 適用於高震動、高濕、高粉塵等工業環境。 |
精度略低於光學尺 ... 相較於玻璃光學尺，磁性尺精度略低，不適用於 極高精密應用。 可能受強磁場干擾 ... 若附近有強電磁干擾源，可能影響感測精度。 磁帶需良好安裝對齊 ... 若安裝不良（例如偏移或翹曲），可能造成 誤差。
|
|
|
量測行程：0 ... 1250mm 輸出信號：0...10V or 4...20mA 解析度：Teachable（自行設定） 線性度：<0.5% Max. 磁帶精度：±35 um/m |
|
量測行程：0 ... 945mm ~ 0 ... 8165mm 輸出信號：SSIG, SSII, SSIB or BISS 解析度：1um, 2um, 5um, 10um or 50um 線性度：±2µm ~ ±50µm（視選用的解析度而定） 磁帶精度：±40 um/m |
|
|
量測行程：0 ... 0.99m ~ 0 ... 29.99m 輸出信號： MXW11 ... 1Vpp MXI11 ... Line Driver or Push-Pull 解析度： MXW11 ... 理論上無限 MXI11 ... 0.5um, 1um, 2um, 5um, 10um 線性度： MXW11 ... 1% of the period length MXI11 ... ±15µm 磁帶精度：±35 μm/m or ±8 μm/m (≦10m) |
|
量測行程：0 ... 0.99m ~ 0 ... 99.99m 輸出信號： MXW21 ... 1Vpp MXI21 ... Line Driver or Push-Pull 解析度： MXW21 ... 理論上無限 MXI21 ... 1um, 2um, 10um or 50um 線性度： MXW21 ... 1% of the period length MXI21 ... ±15µm 磁帶精度：±85 μm/m, ±35 μm/m (≦30m) or ±8 μm/m (≦10m) |
|
|
量測行程：0 ... 0.99m ~ 0 ... 99.99m 輸出信號：Line Driver, Push-Pull 解析度：0.5um, 1um, 5um, 10um, 25um or 50um 線性度：±10µm ~ ±50µm（視選用的解析度而定） 磁帶精度：±85 μm/m or ±35 μm/m (≦30m) |
► Magnetic Scale 量測原理（Video） ► Application: Table Saw
|
|
Magnetic Scale（磁性尺）是一種利用磁性原理進行位置或距離測量的非接觸式感測系統，常用於工業自動化、CNC機床位置回饋、線性滑軌位置控制、自動化輸送帶定位、電梯、門軌位置偵測、醫療儀器、包裝機械、大型移動裝置（如天車、搬運機）的位置量測等。
Magnetic Scale（磁性尺）由兩個主要部分構成：
1. 磁帶（Magnetic Tape）
內含交錯排列的磁極（如 N-S-N-S...），以固定的間距（pitch）記錄位置資訊。磁帶通常由柔性材料製成，可安裝在直線或曲面上。
2. 讀頭（Reading Head / Sensor Head）
含有霍爾感測器（Hall sensor）或磁阻感測器（Magneto-resistive sensor），用來感應磁帶上的磁場變化。
Magnetic Scale 的動作步驟：
✅ 優 點
♦ 非接觸式、無磨損
無機械接觸，壽命長，維護需求低。
♦ 耐髒污與油污
磁性感測不易受到灰塵、油、水氣影響。
♦ 安裝彈性高
磁帶可彎曲、可安裝於曲面、狹小空間。
♦ 可用於惡劣環境
適用於高震動、高濕、高粉塵等工業環境。
❌ 缺 點
♦ 精度略低於光學尺
相較於玻璃光學尺，磁性尺精度略低，不適用於極高精密應用。
♦ 可能受強磁場干擾
若附近有強電磁干擾源，可能影響感測精度。
♦ 磁帶需良好安裝對齊
若安裝不良（例如偏移或翹曲），可能造成誤差。
► Magnetic Scale 測量原理（Video）
► Application: Table Saw

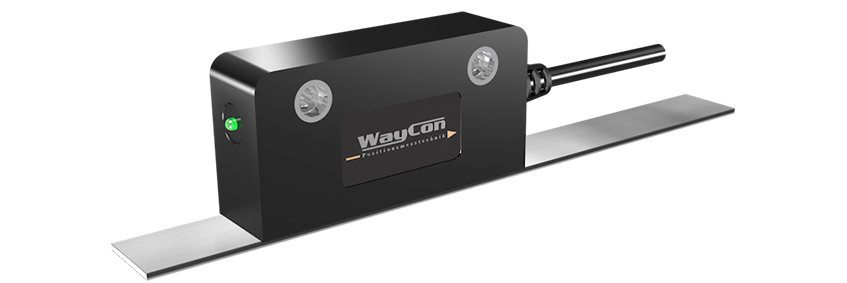

量測行程：0 ... 1250mm
輸出信號：0...10V or 4...20mA
解析度：Teachable（自行設定）
線性度：<0.5% Max.
磁帶精度：±35 um/m
量測行程：0 ... 945mm ~ 0 ... 8165mm
輸出信號：SSIG, SSII, SSIB or BISS
解析度：1um, 2um, 5um, 10um or 50um
線性度：±2µm ~ ±50µm（視選用的解析度而定）
磁帶精度：±40 um/m
量測行程：0 ... 0.99m ~ 0 ... 29.99m
輸出信號：MXW11 ... 1Vpp
MXI11 ... Line Driver or Push-Pull
解析度：MXW11 ... 理論上無限
MXI11 ... 0.5um, 1um, 2um, 5um, 10um
線性度：MXW11 ... 1% of the period length
MXI11 ... ±15µm
磁帶精度：±35 μm/m or ±8 μm/m (≦10m)

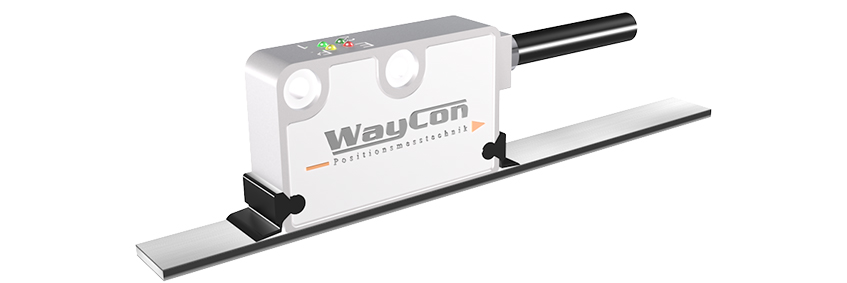

量測行程：0 ... 0.99m ~ 0 ... 99.99m
輸出信號：MXW21 ... 1Vpp
MXI21 ... Line Driver or Push-Pull
解析度：MXW21 ... 理論上無限
MXI21 ... 1um, 2um, 10um or 50um
線性度：MXW21 ... 1% of the period length
MXI21 ... ±15µm
磁帶精度：±85 μm/m, ±35 μm/m (≦30m) or ±8 μm/m (≦10m)
量測行程：0 ... 0.99m ~ 0 ... 99.99m
輸出信號：Line Driver, Push-Pull
解析度：0.5um, 1um, 5um, 10um, 25um or 50um
線性度：±10µm ~ ±50µm（視選用的解析度而定）
磁帶精度：±85 μm/m or ±35 μm/m (≦30m)
